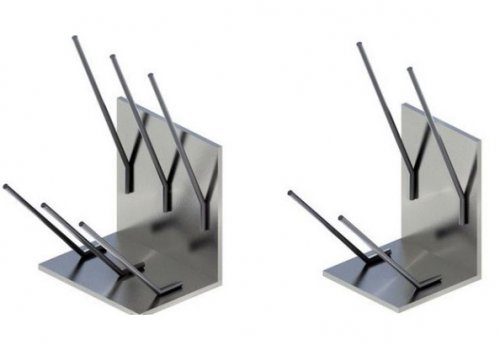

Закладные детали МН501-МН516
Цена по запросу
Технические характеристики на закладные детали МН501-МН516
Марка | Обозначение | Сечение поз. 1 | Размеры, мм | Масса, кг | ||||||
---|---|---|---|---|---|---|---|---|---|---|
B | в1 | в2 | d | I | C1 | C2 | ||||
МН501 | 1.400-15.В1.510 | L63x5 | 100 | 50 | 25 | 8AIII | 300 | 10 | 15 | 1,0 |
МН502 | -01 | L75x6 | 150 | 90 | 30 | 15 | 1,5 | |||
МН503 | -02 | L63x5 | 200 | 100 | 50 | 10 | 1,5 | |||
МН504 | -03 | L90x7 | 10AIII | 380 | 15 | 25 | 2,7 | |||
МН505 | -04 | L75x6 | 250 | 150 | 50 | 8AIII | 300 | 15 | 15 | 2,2 |
МН506 | -05 | L125x80x8 | 10AIII | 380 | 30 | 20 | 3,9 | |||
МН507 | -06 | L63x5 | 300 | 100 | 50 | 8AIII | 300 | 10 | 15 | 2,1 |
МН508 | -07 | L90x7 | 10AIII | 380 | 15 | 25 | 4,0 | |||
МН509 | -08 | L100x63x6 | 8AIII | 300 | 30 | 10 | 3,0 | |||
МН510 | -09 | L160x100x9 | 12AIII | 480 | 30 | 7,3 | ||||
МН511 | -10 | L75x6 | 400 | 150 | 50 | 8AIII | 300 | 15 | 15 | 3,5 |
МН512 | -11 | L125x80x8 | 10AIII | 380 | 30 | 20 | 6,1 | |||
МН513 | -12 | L63x5 | 500 | 200 | 50 | 8AIII | 300 | 10 | 15 | 3,1 |
МН514 | -13 | L90x7 | 10AIII | 380 | 15 | 25 | 5,9 | |||
МН515 | -14 | L100x63x6 | 8AIII | 300 | 30 | 10 | 4,5 | |||
МН516 | -15 | L160x100x9 | 12AIII | 480 | 30 | 10,9 |
