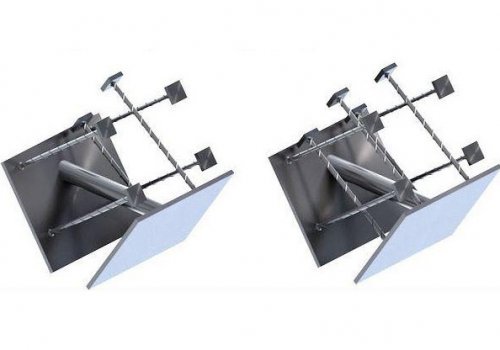

Закладные детали МН601-МН617
Цена по запросу
Технические характеристики на закладные детали МН601-МН617
Марка | Обозначение | Размеры, мм | Масса, кг | ||||||
---|---|---|---|---|---|---|---|---|---|
B | δ | d1 | l1 | h | d2 | l2 | |||
МН601 | 1.400-15.В1.550 | 200 | 8 | 12AIII | 200 | 80 | 10AIII | 140 | 11.5 |
МН602 | -01 | 300 | 110 | 11.8 | |||||
МН603 | -02 | 250 | 170 | 12.1 | |||||
МН604 | -03 | 400 | 140 | 12.5 | |||||
МН605 | -04 | 10 | 16AIII | 12AIII | 16.7 | ||||
МН606 | -05 | 300 | 8 | 12AIII | 10AIII | 190 | 12.7 | ||
МН607 | -06 | 10 | 16AIII | 12AIII | 17.0 | ||||
МН608 | -07 | 8 | 12AIII | 520 | 200 | 10AIII | 13.1 | ||
МН609 | -08 | 10 | 16AIII | 12AIII | 17.7 | ||||
МН610 | -09 | 8 | 12AIII | 620 | 210 | 10AIII | 13.5 | ||
МН611 | -10 | 10 | 16AIII | 12AIII | 18.4 | ||||
МН612 | -11 | 400 | 8 | 12AIII | 10AIII | 240 | 13.9 | ||
МН613 | -12 | 10 | 16AIII | 12AIII | 18.9 | ||||
МН614 | -13 | 8 | 12AIII | 840 | 310 | 10AIII | 14.7 | ||
МН615 | -14 | 10 | 16AIII | 12AIII | 20.3 | ||||
МН616 | -15 | - | 10 | - | - | - | - | - | 22.3 |
МН617 | -16 | 12 | 27.5 |
