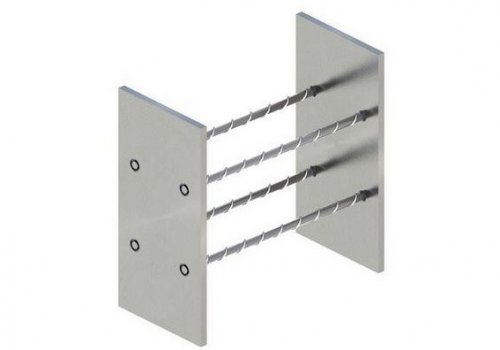

Закладные детали МН210-МН217

  • Закладные детали МН210-МН217
Цена по запросу
Заказать

Технические характеристики на закладные детали МН210-МН217

Марка Обозначение Размер, мм Масса, кг
А а₁ а2 В в1 в₂ δ d Н
МН210-1 1.400-15.В1.220 150 90 30 300 110 40 10 12АIII 150 7,8
-2 -01 200 8,0
-3 -02 250 8,3
-4 -03 300 8,6
-5 -04 400 9,1
МН211-3 -05 200 120 40 12 16АIII 250 13,7
-4 -06 300 14,2
-5 -07 400 15,1
-6 -08 500 16,0
-7 -09 600 17,0
МН212-1 -10 400 160 10 12АIII 150 13,4
-2 -11 200 13,6
-3 -12 250 13,9
-4 -13 300 14,2
-5 -14 400 14,7
МН213-3 -15 200 120 40 400 160 40 12 16АIII 250 17,3
-4 -16 300 17,8
-5 -17 400 18,7
-6 -18 500 19,6
-7 -19 600 20,6
МН214-3 -20 250 180 35 250 21,1
-4 -21 300 21,6
-5 -22 400 22,5
-6 -23 500 23,4
-7 -24 600 24,4
МН215-3 -25 500 210 250 25,9
-4 -26 300 26,4
-5 -27 400 27,3
-6 -28 500 28,2
-7 -29 600 29,2
МН216-3 -30 250 180 35 250 180 35 10 12АIII 250 20,1
-4 -31 300 20,4
-5 -32 400 20,9
МН217-3 -33 300 220 40 250 24,9
-4 -34 300 25,2
-5 -35 400 25,7
